Дневные ходовые огни (DRL/ДХО) на Lada Largus


Санкт-Петербург
Рейтинг: 239
28-05-2014
Ларгусовод 1го уровняЛаргусовод 2го уровняЛаргусовод 3го уровня
Сообщений: 311
Lada Largus 5 мест 16V
давайте по делу! Придумал, выложил схему, описал установку, можно написать чем хороша схема. А то, ишь, затеяли письками меряться!
Слишком много стало Homo sapiens и слишком мало Homo habilis(((
Ubi bene ibipatria
Мариинский Посад
Рейтинг: 82
11-07-2012
Ларгусовод 1го уровняЛаргусовод 2го уровня
Сообщений: 165

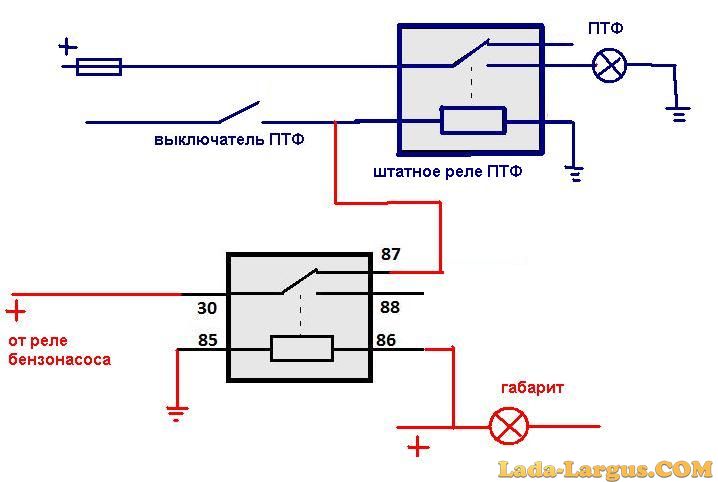

Покупаем в магазине обычное пятиконтактное реле(спросить, там знают), колодку с проводами для него.. Это размыкающее реле(при подаче напряжения на его обмотку контакты размыкаются). Наша цель- подать питание на реле ПТФ(находится в блоке под капотом, наше реле устанавливаем там же). При включении зажигания всегда срабатывает реле топливного насоса. Т.е. плюс с реле топливного насоса(соединяем на контакт 30 нашего реле) надо подать на управляющий плюс реле ПТФ (берем с контакта 87). От провода, питающего габарит левой фары берем плюс и подсоединяем на контакт86 нашего реле. Контакт 85 соединяем с массой в любом подходящем месте. Недолго мучаясь провода от контактов 30 и 87 соединил к ножкам реле топливного насоса и реле ПТФ методом скрутки(ток там небольшой, контакт будет нормальный).
Принцип работы прост. Включаем зажигание. ПТФ загораются автоматом(+ с реле насоса подается на реле ПТФ). Включаем габариты или свет фар, ПТФ гаснут( наше реле сработало и прервало цепь реле насоса-реле ПТФ). Противотуманки можно включить штатным способом. От ГАИ претензий не было, т.к. режим ДХО соблюдается. В общем два в одном, и ПТФ и ДХО. Очень удобно, не знаю, кому как , а мне нравится.
Прикрепленные файлы:
_k0dmq.jpg | 34.92 Кб | Скачали: 790
Липецк
Рейтинг: 8557
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 5555
Lada Largus 7 мест 16V
Юрий:
Installator2010, Подключил туманки как ДХО по Вшей схеме. Все работает прекрасно. Питающий провод взял от провода питания бензонасоса. В туманки установил светодиодные лампы. За границу в ближайшее время ехать не собираюсь. ))) Спасибо за схему. И не дорого, и сердито.
вообще то там говорилось про провод возбуждения гены)))))
про бнасос ни слова

Добавлено новое сообщение 17-07-2014 в 20:36:57:
samsa, идея толковая, только не надо привязывать при этом реле бензонасоса! необходимо говорить про плюс от зажигания и без разницы где его брать!

ps я не теорик, я практик

Файл "http://largusladaclub.ru/upload/blogs/5e3c624812849604047d7a127d1e93ca.jpg" не найден!


Добавлено новое сообщение 17-07-2014 в 20:39:53:
samsa:
Покупаем в магазине обычное пятиконтактное реле(спросить, там знают), колодку с проводами для него.. Это размыкающее реле(при подаче напряжения на его обмотку контакты размыкаются). Наша цель- подать питание на реле ПТФ(находится в блоке под капотом, наше реле устанавливаем там же). При включении зажигания всегда срабатывает реле топливного насоса. Т.е. плюс с реле топливного насоса(соединяем на контакт 30 нашего реле) надо подать на управляющий плюс реле ПТФ (берем с контакта 87)



только наверное подразумевался контакт 88?
Редактировалось: 5 раз (Последний: 17 июля 2014 в 20:41)
К4М
Мариинский Посад
Рейтинг: 82
11-07-2012
Ларгусовод 1го уровняЛаргусовод 2го уровня
Сообщений: 165
oapv:
только наверное подразумевался контакт 88?
Нет, именно 87. 88й пустой остается. При включении габаритов реле срабатывает и размыкает цепь реле топливного-реле ПТФ. В этом случае на 88м появляется плюс с реле насоса, который можно еще где нибудь использовать l_zi
Липецк
Рейтинг: 8557
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 5555
Lada Largus 7 мест 16V
samsa:
Нет, именно 87. 88й пустой остается.
у реле нормально замкнутый контакт 88, на некоторых реле он обозначается 87а, а 87 это нормально разомкнутый контакт

Файл "http://i027.radikal.ru/1107/b4/59713561f451.jpg" не найден!
К4М
Мариинский Посад
Рейтинг: 82
11-07-2012
Ларгусовод 1го уровняЛаргусовод 2го уровня
Сообщений: 165
samsa,
На приведенной выше схеме все правильно нарисовано и написано. По схеме именно 87! А на корпусах реле Х.З. что написано. Кто маломальски разбирается в электрике сам додумает что куда присоединить. А если познаний нет нехрен туда соваться. Короче, идея понятная? В путь!
Только предупреждаю: НЕЛЬЗЯ ВКЛЮЧАТЬ ПЕРЕКЛЮЧАТЕЛЬ ПТФ ПРИ ВЫКЛЮЧЕНОМ ПЕРЕКЛЮЧАТЕЛЕ ГАБАРИТАХ(т.е. включать уже включенные ПТФ). Обратный ток через переключатель сводит с ума дополнительное реле(включ-выкл с огромн. количеством циклов). Можно поставить диод в цепь. Куда, не знаю! Здесь спецов полно, нарисуют.
Липецк
Рейтинг: 8557
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 5555
Lada Largus 7 мест 16V
samsa:
По схеме именно 87
87 контакт на всех реле работает на замыкание - это стандарт , 88 (он же 87а) контакт имеется только у 5ти контактного реле и работает на размыкание, 30 общий
http://www.vovik8.ru/page/relau

Добавлено новое сообщение 18-07-2014 в 15:54:58:
samsa:
Можно поставить диод в цепь
не можно, А НЕОБХОДИМО!


Добавлено новое сообщение 18-07-2014 в 16:17:17:
можно вместо зажигания (реле бензонасоса) управление взять с провода цепи возбуждения генератора (этот провод на большом разьеме в среднем ряду в самом низу, с одной стороны разьема он белый, с другой оранжевый, данный контакт обозначен на разьеме как В1), тогда ПТФ автоматически будут включаться не при включении зажигания, а только когда заведется двигатель, т е когда пойдет зарядка

Редактировалось: 2 раз (Последний: 18 июля 2014 в 16:20)
К4М
Мариинский Посад
Рейтинг: 82
11-07-2012
Ларгусовод 1го уровняЛаргусовод 2го уровня
Сообщений: 165
oapv,
Диод то какой поставить? От ВАЗовского мостика подойдет?
Липецк
Рейтинг: 8557
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 5555
Lada Largus 7 мест 16V
samsa:
Диод то какой поставить? От ВАЗовского мостика подойдет?
если имеется в виду который маленький, то ДА, а так любой по типу 1n4007
К4М
Рейтинг: 233
30-04-2014
Сообщений: 4
Lada Largus 7 мест 16V
Installator2010, Я сделал точно так же, сразу как купил машину. И в предыдущей машинке по этому же принципу было, только вместо туманок был ближний свет.
Мой бортовик
Мой сайт
Липецк
Рейтинг: 8557
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 5555
Lada Largus 7 мест 16V
Installator2010:
зажигаются фары дальнего света на 50% (подключены последовательно)
при последовательном соединении лампы дальнего света будут светить на 25%
К4М
Самара
Рейтинг: 30
29-12-2012
Ларгусовод 1го уровняЛаргусовод 2го уровня
Сообщений: 122
Lada Largus 7 мест 16V
Installator2010:
Смотрю я тут на Ваши изыскания, Комарады,
и начинаю понимать смысл фразы: Бедность-
ПОРОК. Такой огород Вы мастерите пз-за
экономии 1300 руб. что диву даёшься!!!
1300 это что? Стоимость контроллера ДХО? 2 релюшки и диод явно дешевле. Зачем платить дяде, если эффефект сравним? Да мы такие! Голова работает у некоторых! Поэтому нас не победить всякими ЕГЭ и прочей заграничной мутью! nn_stidno
Редактировалось: 1 раз (Последний: 24 июля 2014 в 21:47)
Липецк
Рейтинг: 8557
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 5555
Lada Largus 7 мест 16V
Installator2010:
У меня просто не получилось воспользоваться функцией " цитировать",
выделяется необходимый текст и нажимается "Цитировать выделенное"
Installator2010:
По законам физики ток будет потребляться ровно в два раза меньше.
и это правильно
Installator2010:
Но как при этом будет накаляться вольфрамовая нить? Вовсе не обязательно, что в два раза менее ярко. Думаю, что выход один - мерить прибором. Рассчитать вряд ли кому удастся, а гадать можно сколь угодно долго. Что думаете?
а вот это видимо не электрик сказал , т к напряжение на последовательные нити тоже поделится
К4М
Липецк
Рейтинг: 8557
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 5555
Lada Largus 7 мест 16V
Installator2010, хочется повториться , что две последовательно подключенные лампы будут светить на 25% своей мощности, не выжмите вы из них 30% никак
Редактировалось: 1 раз (Последний: 24 июля 2014 в 23:49)
К4М
Липецк
Рейтинг: 8557
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 5555
Lada Largus 7 мест 16V
Installator2010:
25% от яркости фар дальнего света - этого достаточно?
достаточно
Installator2010:
Поделитесь, откуда такая уверенность в 25%?
дедушка Ом нашептал
К4М
