Подключение штатного бк

Подключение штатного бк

Москвп
Рейтинг: -4
06-03-2019
Сообщений: 11
Lada Largus Фургон 16V
K4M фургон комплектация максимум машина ноябрь 2017 года!

Добавлено новое сообщение 06-03-2019 в 22:11:44:
Да это схема древнего ларгуса в топку, я писал у меня ЭБУ с 3 раздельными фишками!
Липецк
Рейтинг: 7582
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 4528
Lada Largus 7 мест 16V
ICEMAN:
K4M машина ноябрь 2017 года!
т е эбу 3120, шить ЭБУ под работу БК обязательно. схема - https://yadi.sk/i/WFfyMJN63KioPK
из которой следует что между позициями приборка (247)контакт 19 и ЭБУ (120) контакт С1 должен быть провод
Редактировалось: 1 раз (Последний: 6 марта 2019 в 22:24)
К4М
Москвп
Рейтинг: -4
06-03-2019
Сообщений: 11
Lada Largus Фургон 16V
oapv, Я ранее писал у меня этот провод в штате есть от эбу 120 к R212(блок предохранителей), схему ты даешь похожую но кривую, отсутствует R212(блок предохранителей), С1 приходит к разъему С на какой ПИН? Почему прошивать ЭБУ? Логановци все повально пишут что не кто не чего не прошивал!!!Блок ЭБУ 8450009350(237107908R)EMS3120 оригинальный номер!
Липецк
Рейтинг: 7582
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 4528
Lada Largus 7 мест 16V
ICEMAN, схема АвтоВАЗ, провод приходит на разъем С на контакт С1

ЗЫ. Не знаю что там на логане,но на Ларгусе необходимо шить и ты не первый кто с этим столкнулся
Редактировалось: 1 раз (Последний: 7 марта 2019 в 10:11)
К4М
Тверь
Рейтинг: 497
27-05-2013
Ларгусовод 1го уровняЛаргусовод 2го уровняЛаргусовод 3го уровня
Сообщений: 442
Lada Largus 5 мест 16V
ICEMAN:
Почему прошивать ЭБУ? Логановци все повально пишут что не кто не чего не прошивал!!!Блок ЭБУ 8450009350(237107908R)EMS3120 оригинальный номер!
ПаТАмушТа !
У логона свой софт в ЭБУ ,у Ларгуса свой ,разница в софту !!!В ларгусовском не стоит галочка в комплектации ,её нужно включить, и тогда софт ларгуса будет выдвать сигнал расхода с ЭБУ в ПП .Нет сигнала от ЭБУ -нет показаний расхода на ПП !
Москвп
Рейтинг: -4
06-03-2019
Сообщений: 11
Lada Largus Фургон 16V
oapv, С1 я так понимаю первая линия ножка 3 на эбу ? А-(1-номер контакта) B-(2) С(3) и т.д.
Я так понимаю не прошивать ЭБУ, а поставить галку в ЭБУ? Рено Клип можно сделать?Или Лаунч?
Редактировалось: 1 раз (Последний: 7 марта 2019 в 10:49)
Липецк
Рейтинг: 7582
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 4528
Lada Largus 7 мест 16V
ICEMAN, на ЭБУ три разъема А В и С, в каждом разъеме есть ряды А В С Д и тд с нумерацией цифрами по каждому ряду от 1 до ..., Вот этот провод приходит на третий разъем т е на С, на контакт в нем под маркировкой С1

Про возможность установить в программе галку о комплектации без прошивания блока ничего не скажу
К4М
Москвп
Рейтинг: -4
06-03-2019
Сообщений: 11
Lada Largus Фургон 16V
oapv, Это по схеме автоваза, на практике на фишках не черта нет, есть только 1,2,3,4 (номера дорожек пинов) на разъемах.
А1,B1,C1.... по схеме автоваз все таки номер пина(контакта) то есть A1( первый пин) B1(2 пин) C1 (трети пин) то есть алфавитный порядок!?
Я позванивал разъем у меня с предохранителей желтый провод(расход топлива) на эбу приходи на С(разъем) на 1 дорожку пинов контакт 3 сверху или контакт 10 снизу .

Добавлено новое сообщение 07-03-2019 в 12:11:49:

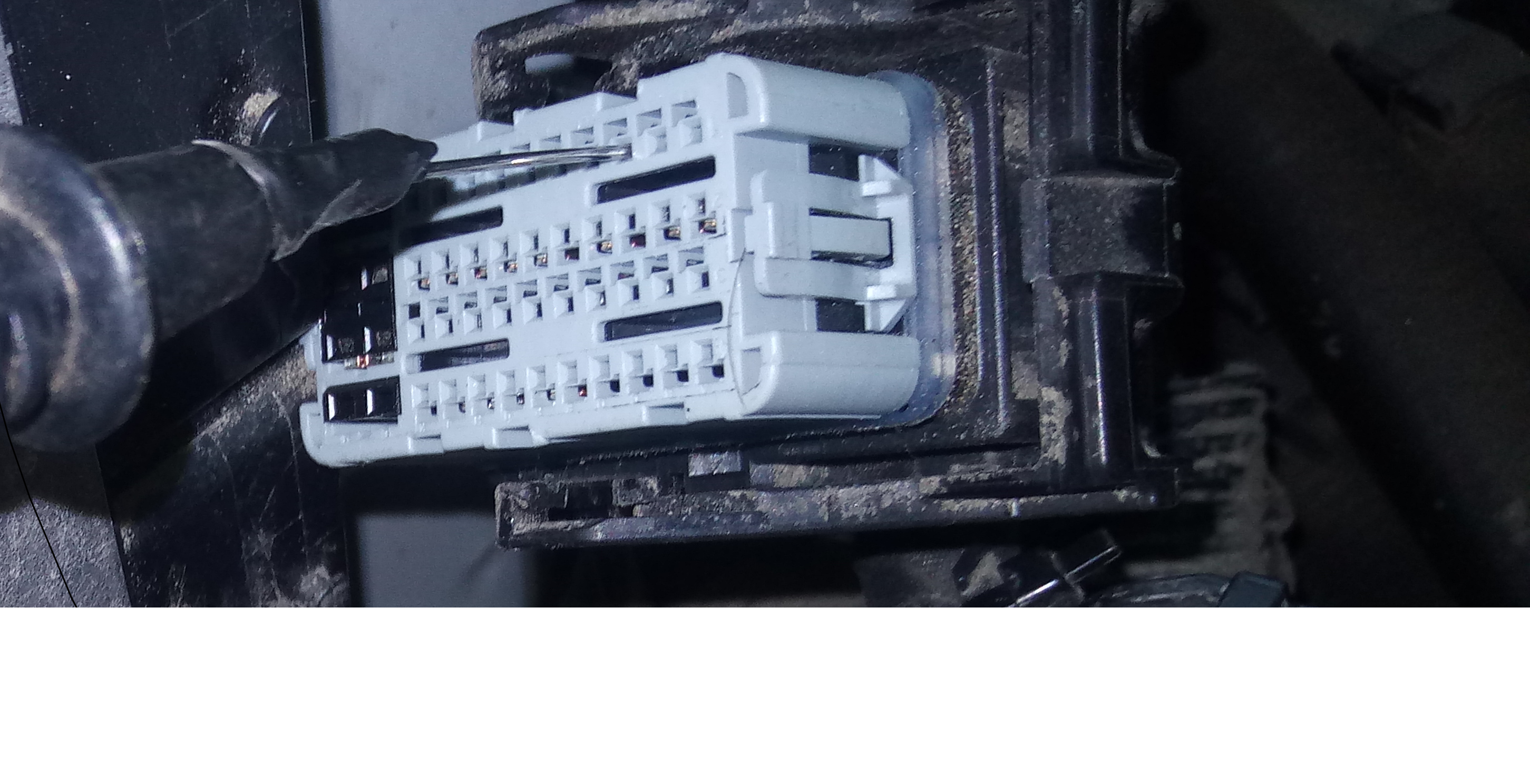

Вот фото куда у меня приходит с предохранителей провод расхода
Прикрепленные файлы:
_r7609.png | 4690.13 Кб | Скачали: 169
Липецк
Рейтинг: 7582
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 4528
Lada Largus 7 мест 16V
ICEMAN, провод расхода должен идти не предохранителей а с 19 контакта белого разъема комбинации приборов! Распиновка разъемов находится непосредственно на ЭБУ

К4М
Москвп
Рейтинг: -4
06-03-2019
Сообщений: 11
Lada Largus Фургон 16V
Нет она идет с приборки с 19 пина на A6 предохранителей под капотом а потом на С1 ЭБУ
Липецк
Рейтинг: 7582
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 4528
Lada Largus 7 мест 16V
Вот этот провод, отмечен красным, по факту на нем ещё находящийся в блоке реле под капотом разъем установлен, но это не суть

Редактировалось: 1 раз (Последний: 7 марта 2019 в 12:51)
К4М
Москвп
Рейтинг: -4
06-03-2019
Сообщений: 11
Lada Largus Фургон 16V
Так чем прошить ЭБУ?

Добавлено новое сообщение 07-03-2019 в 12:57:35:
Кстати если позванивать С1 и 19 пин на приборке какие показатели должны быть? У меня с приборки 13 вольт показывает а С1 плавающие mA.
Липецк
Рейтинг: 7582
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 4528
Lada Largus 7 мест 16V
ICEMAN, мой диагност шьёт комбиком
К4М
Москвп
Рейтинг: -4
06-03-2019
Сообщений: 11
Lada Largus Фургон 16V
Клипом это можно сделать? Ну Логана 2 по видео через Рено клип просто ставишь галки и появляется расход!
Редактировалось: 2 раз (Последний: 7 марта 2019 в 16:19)
Липецк
Рейтинг: 7582
01-03-2014
Комментатор 10го уровняЛаргусовод 1го уровняЛаргусовод 2го уровняКомментатор 80го уровняЛаргусовод 3го уровняЛаргусовод блоггерЛаргус заменил Жену.Положительная кармаСупер карма!
Сообщений: 4528
Lada Largus 7 мест 16V
ICEMAN:
Ну Логана 2 по видео через Рено клип просто ставишь галки и появляется расход!
ну так пробуй! а потом расскажешь
Редактировалось: 1 раз (Последний: 7 марта 2019 в 19:11)
К4М
